《前列腺手術抗反流組織收集裝置》醫療手術演示動畫視頻制作

首頁>醫學動畫制作

武漢三維醫療動畫制作武漢三維動畫制作國內醫療三維動畫制作引領者醫學動畫制作前列腺醫療動畫前列腺手術動畫制作前列腺醫學動畫視頻前列腺醫學手術動畫

播放:8736
發布時間:2021年06月05日

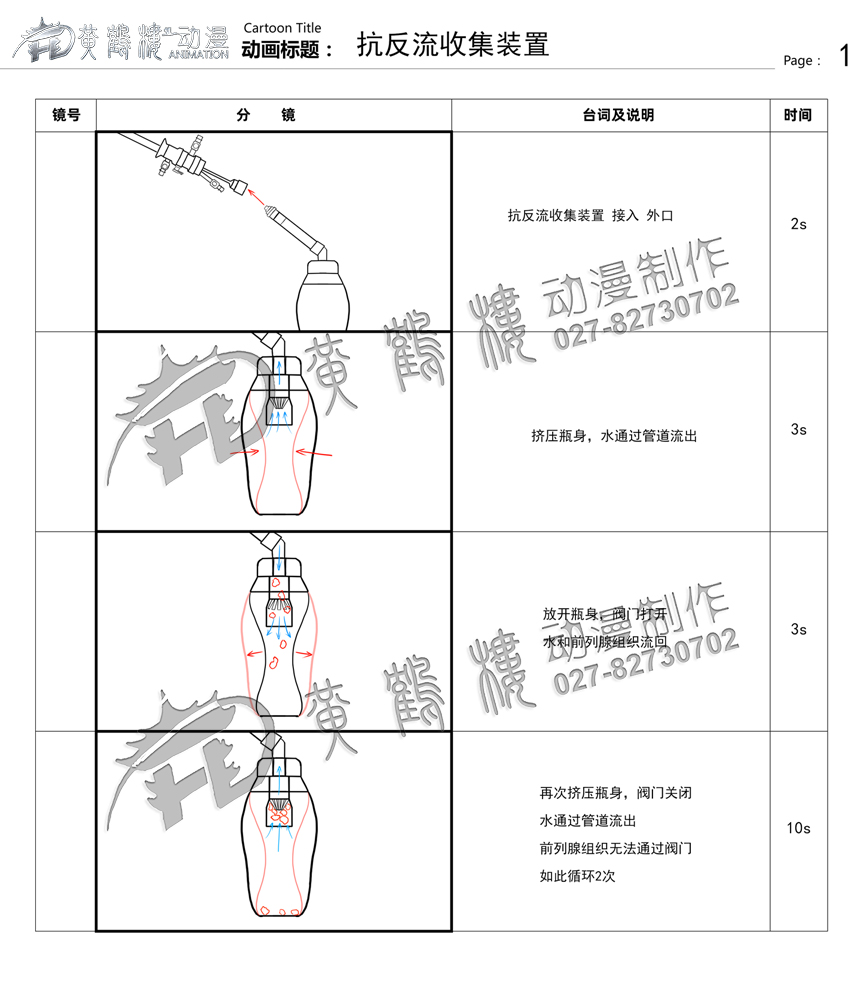

《一種抗返流前列腺組織收集器的制造方法》醫療手術演示動畫視頻制作:




本實用新型提供一種抗返流前列腺組織收集器,包括收集瓶,收集瓶蓋,過濾裝置,收集瓶蓋上方設置有組織收集器連接管,所述收集瓶和收集瓶蓋采用拉環結構連接,所述過濾裝置內部設置有抗返流裝置。所述抗返流裝置為由軟片組成的環狀結構,其上端固定在過濾裝置內部,下端相互接觸,呈倒置圓錐狀。本實用新型的有益效果為(1)減少組織從負壓瓶向膀胱反流,提高工作效率;(2)將易拉罐的設計引入該組織收集器,在負壓球和沖洗管連接處設計為不可反復組裝的易拉罐結構,一旦拆開組織收集器取出前列腺組織,即不可再次組裝使用,有效減少醫療器械的反復使用,避免交叉感染。




【技術領域】

[0001]本實用新型涉及醫療器械【技術領域】,具體涉及一種抗返流前列腺組織收集器。



【背景技術】

[0002]經尿道前列腺電切術在全國各大醫院已廣泛開展,該手術由于創傷小,電切下來的人體組織碎片及血凝塊通過流動的沖洗液帶出體外,然后經過濾將標本和液體分離。

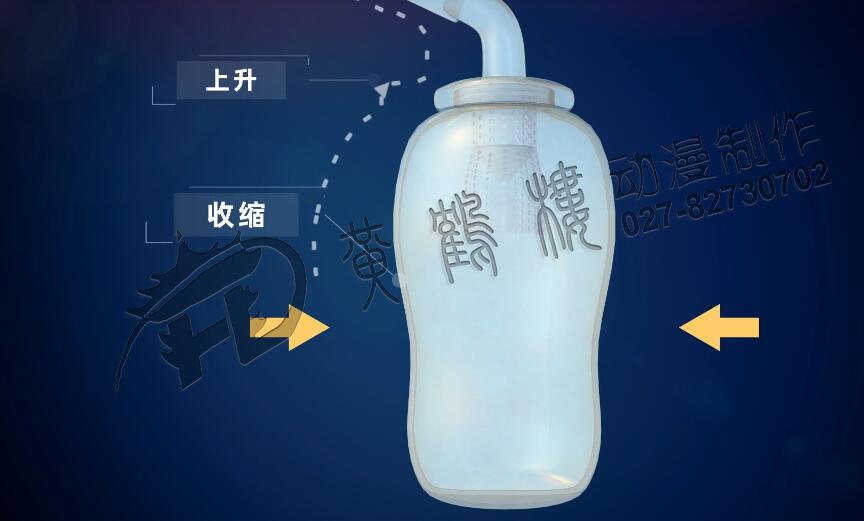

[0003]目前使用的負壓球收集裝置均為國外進口產品,在前列腺電切標本采集過程中,先將一個負壓球裝置與膀胱鏡(電切鏡)相連,通過反復擠壓及松開負壓球,借助負壓及虹吸作用,將切碎的前列腺組織吸入負壓球,經濾網收集前列腺組織標本,醫護人員需要一直不斷重復上述過程,直至將人體組織碎片及血凝塊全部沖出體外。但是,目前的負壓球組織收集裝置缺乏有效的抗反流裝置,導致前列腺電切組織在擠壓-松弛負壓球的過程中,通過膀胱鏡反復在膀胱-負壓球之間隨沖洗液流動,降低了工作效率。

[0004]另一方面,目前使用的負壓球收集裝置通過機械裝置將負壓球與沖洗導管相連,使得部分醫療單位為了降低醫療成本,將該裝置反復使用,增加了交叉感染的幾率。




實用新型內容

[0005]未解決【背景技術】中存在的問題,本實用新型提供了一種抗返流前列腺組織收集器,其具體技術方案如下:

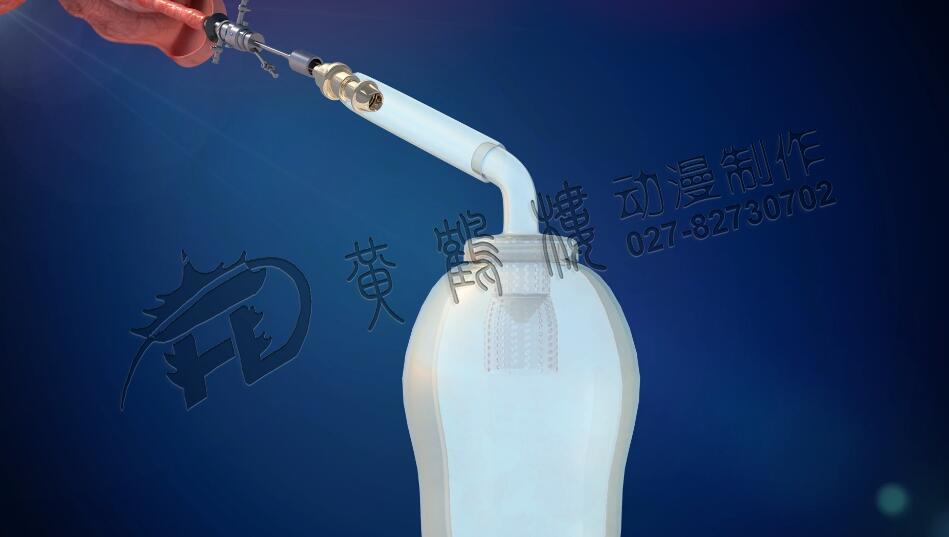

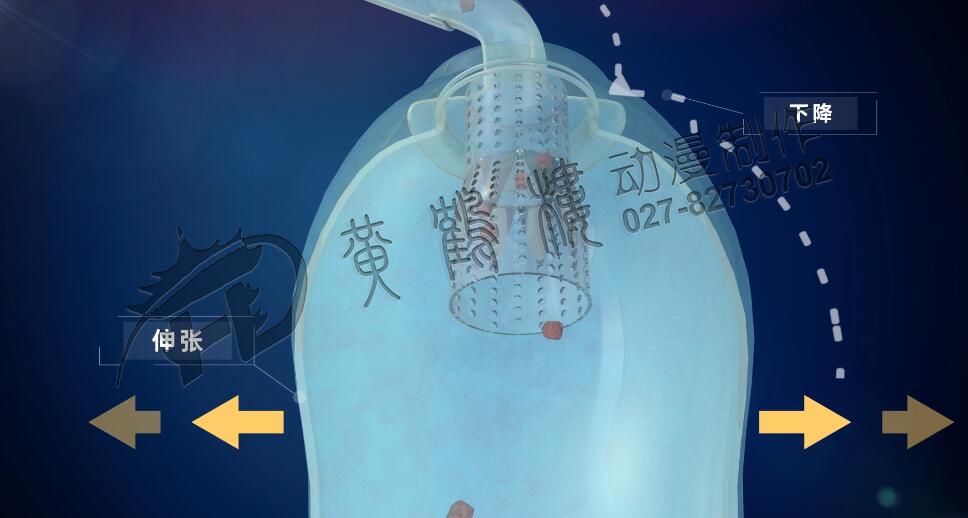

[0006]一種抗返流前列腺組織收集器,包括收集瓶(6),收集瓶蓋(2),設置在收集瓶(6)開口端的過濾裝置(4),收集瓶蓋(2 )上方設置有組織收集器連接管(1),所述收集瓶(6 )和收集瓶蓋(2 )采用拉環結構(3 )連接,所述過濾裝置(4 )內部設置有抗返流裝置(5 ),所述抗返流裝置(5)為由軟片組成的環狀結構,其上端固定在過濾裝置內部,下端相互接觸,呈倒置圓錐狀。

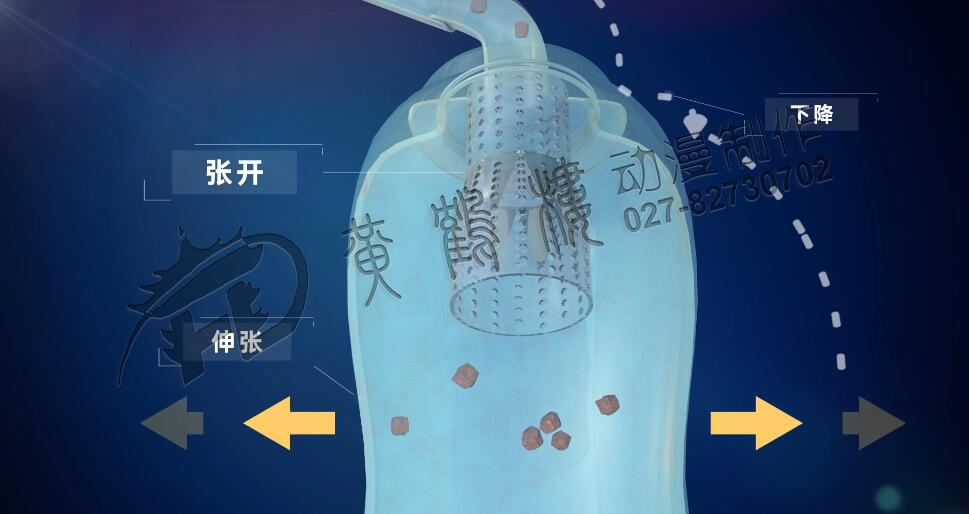

[0007]本實用新型中,組織收集器連接管的作用是借此將沖洗機組織收集器與電切鏡相連;收集瓶和收集瓶蓋采用拉環結構連接,使得收集瓶和收集瓶蓋一旦打開取出組織即自毀,不可再次使用;設置在過濾裝置(4)中的抗返流裝置(5)可以減少切碎的前列腺組織隨壓力的變化反復在膀胱-負壓球之間隨沖洗液流動,減輕了醫護人員的工作強度,增加了工作效率。

[0008]本實用新型的有益效果為(1)減少組織從負壓瓶向膀胱反流,提高工作效率;(2)將易拉罐的設計引入該組織收集器,在負壓球和沖洗管連接處設計為不可反復組裝的易拉罐結構,一旦拆開組織收集器取出前列腺組織,即不可再次組裝使用,有效減少醫療器械的反復使用,避免交叉感染。




【具體實施方式】

[0011]下面結合實施例和附圖對本實用新型進一步進行說明。

[0012]一種抗返流前列腺組織收集器,包括收集瓶(6),收集瓶蓋(2),設置在收集瓶(6)開口端的過濾裝置(4),收集瓶蓋(2)上方設置有組織收集器連接管(1),其特征在于:所述收集瓶(6 )和收集瓶蓋(2 )采用拉環結構(3 )連接,所述過濾裝置(4 )內部設置有抗返流裝置(5),所述抗返流裝置(5)為由軟片組成的環狀結構,其上端固定在過濾裝置內部,下端相互接觸,呈倒置圓錐狀。

[0013]本實用新型中,組織收集器連接管的作用是借此將沖洗機組織收集器與電切鏡相連;收集瓶和收集瓶蓋采用拉環結構連接,使得收集瓶和收集瓶蓋一旦打開取出組織即自毀,不可再次使用;設置在過濾裝置(4)中的抗返流裝置(5)可以減少切碎的前列腺組織隨壓力的變化反復在膀胱-負壓球之間隨沖洗液流動,減輕了醫護人員的工作強度,增加了工作效率。



前列腺動畫視頻醫學

【權利要求】

1.一種抗返流前列腺組織收集器,包括收集瓶(6),收集瓶蓋(2),設置在收集瓶(6)開口端的過濾裝置(4),收集瓶蓋(2)上方設置有組織收集器連接管(1),其特征在于:所述收集瓶(6 )和收集瓶蓋(2 )采用拉環結構(3 )連接,所述過濾裝置(4 )內部設置有抗返流裝置(5),所述抗返流裝置(5)為由軟片組成的環狀結構,其上端固定在過濾裝置內部,下端相互接觸,呈倒置圓錐狀。

【文檔編號】A61B10/02GK204121078SQ201420218333

【公開日】2015年1月28日 申請日期:2014年4月30日 優先權日:2014年4月30日

【發明者】王行環, 王懷雄 申請人:武漢大學
