三維工業動畫演示制作《油茶果剝殼機》動漫宣傳片

工業動畫演示制作《油茶果剝殼機》動漫宣傳片：

油茶是中國特有的木本油料樹種，種植面積在6500萬畝以上。油茶果集中采收后需要脫去外殼，收集茶籽，用于榨油或銷售。油茶果人工脫殼清選，耗費工時，且需要晴朗天氣，嚴重制約規?；N植的快速發展。與此急迫需求不適應的是，市場上尚無一種經過定型的油茶果破殼機銷售。

湖北省農業機械工程研究設計院經過多年努力，成功開發出具有自主知識產權的新型多通道氣動刨削式油茶果破殼機，成功解決了鮮果加工及茶籽破損率偏高的問題，取得了滿意的效果。

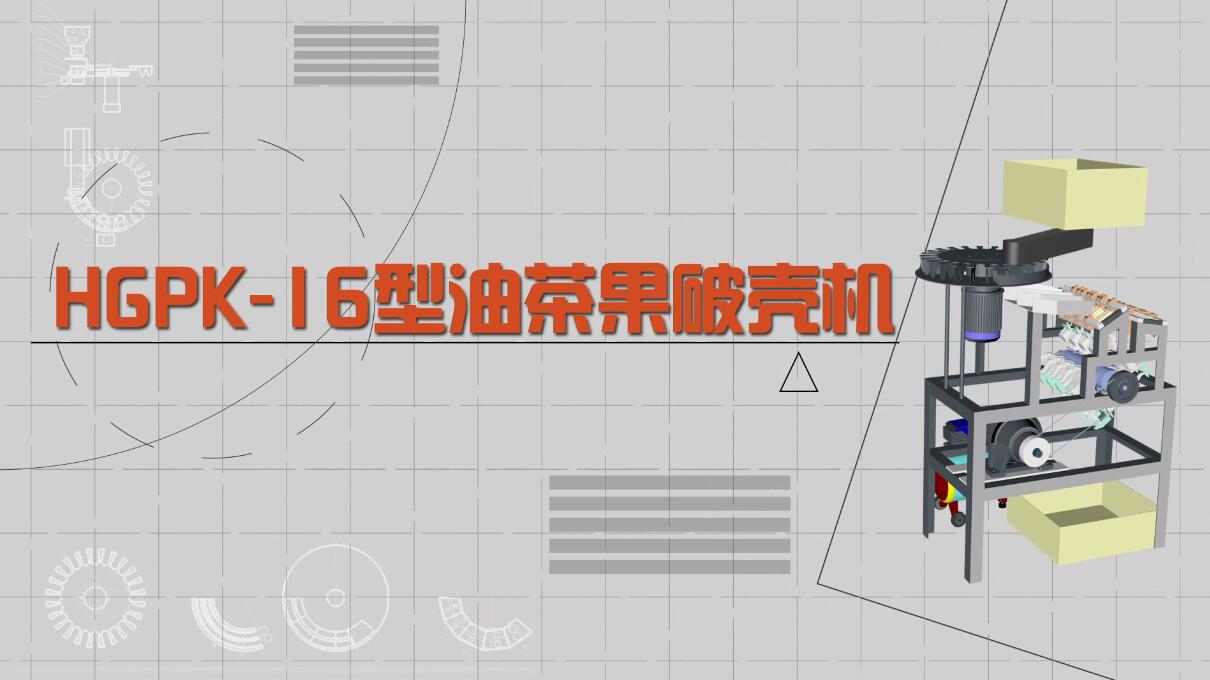

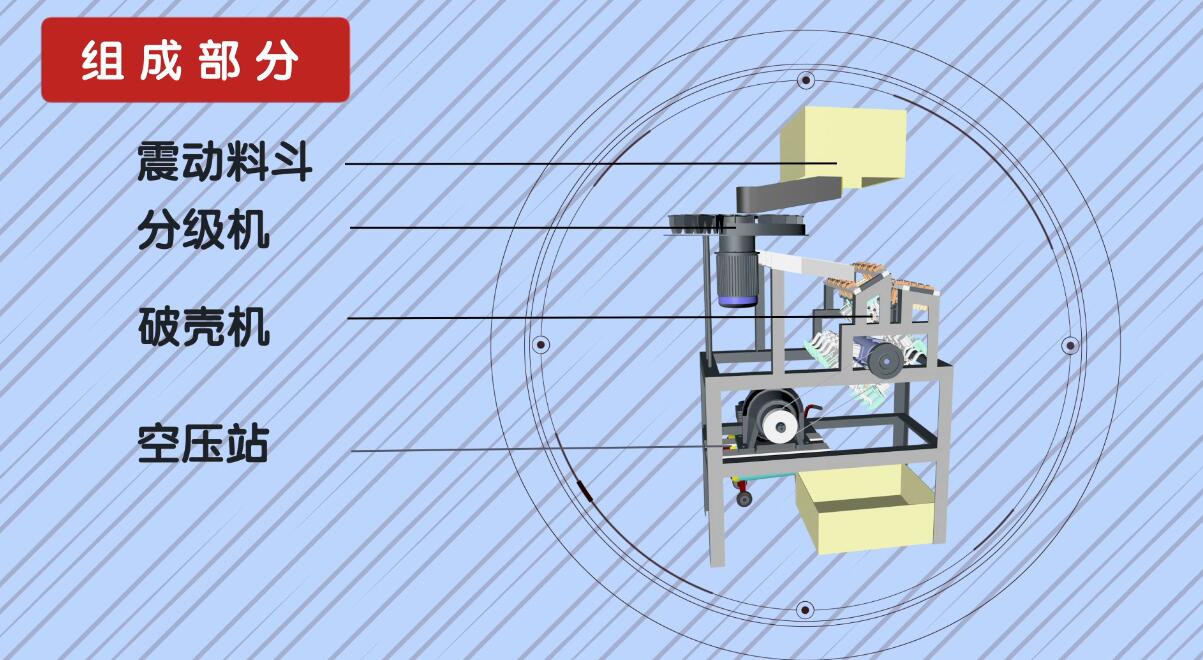

HGPK-16型氣動多通道刨削式油茶果破殼機主要組成有四個相對獨立的單元：振動料斗、盤式分級機、多通道破殼機、及空壓站。

振動料斗由靜止的料倉和振動給料裝置構成，其功能是將油茶果連續均勻的輸送到盤式分級機。

盤式分級機主要單元有：旋轉拔盤和分級通道，其功能是據果實直徑將全部果實分為六級，中間四級的果實，自行進入破殼機進行破殼加工。

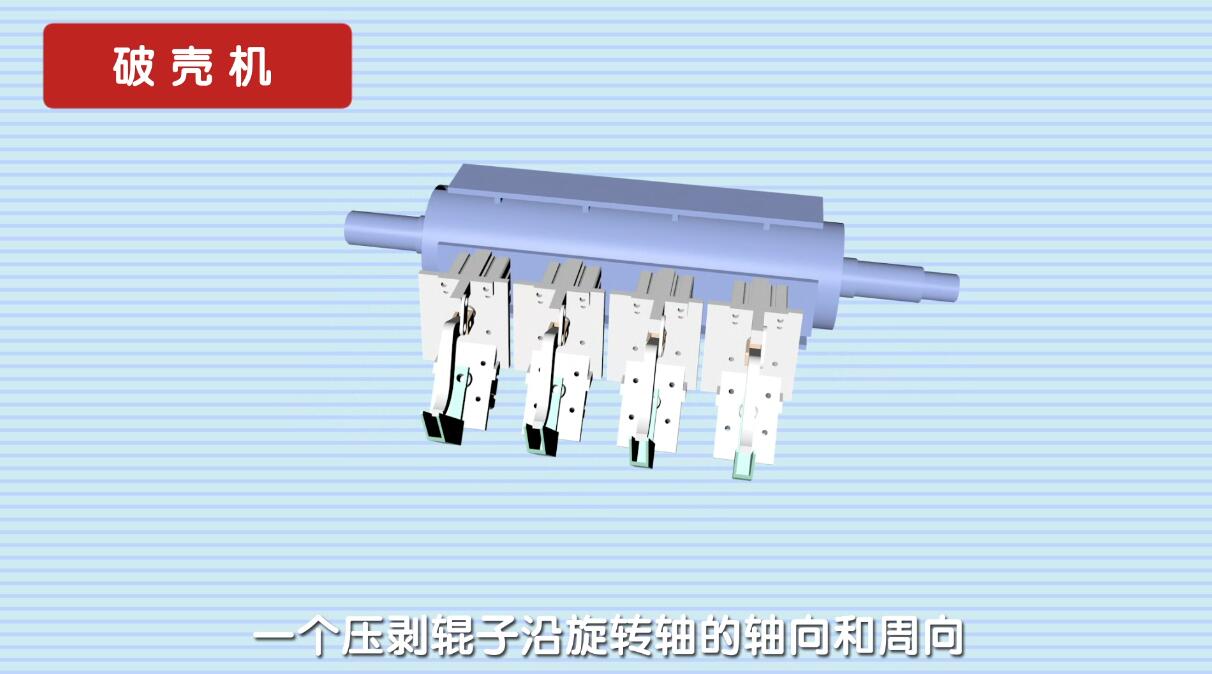

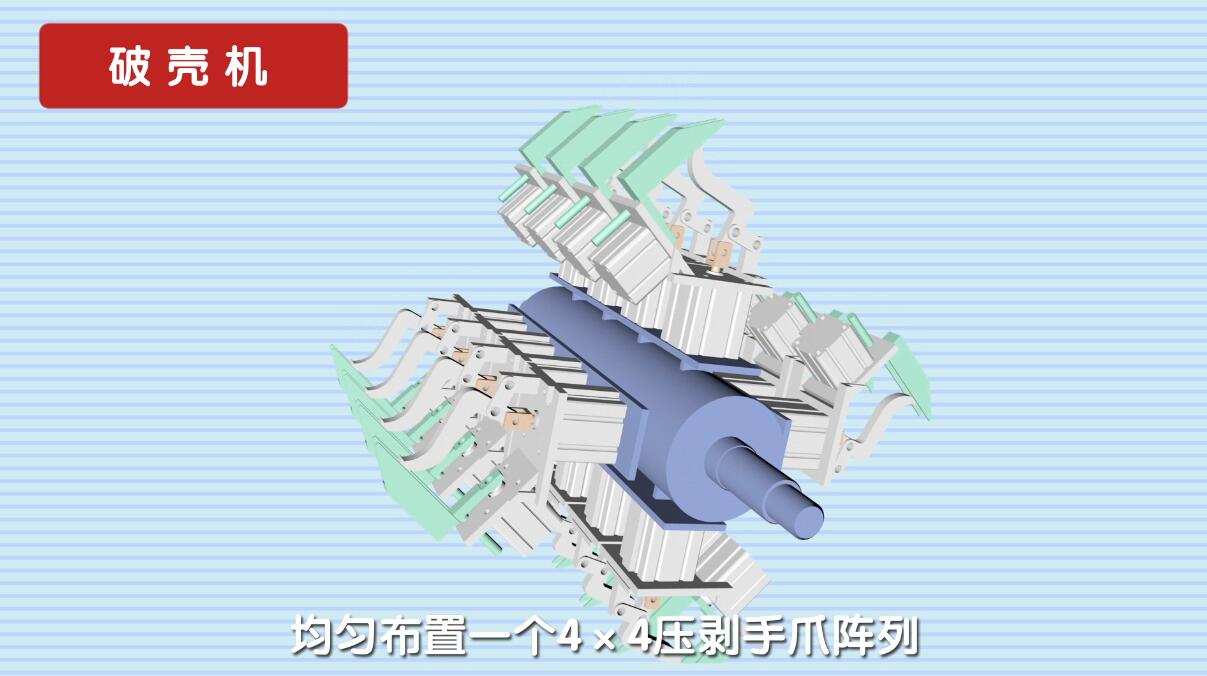

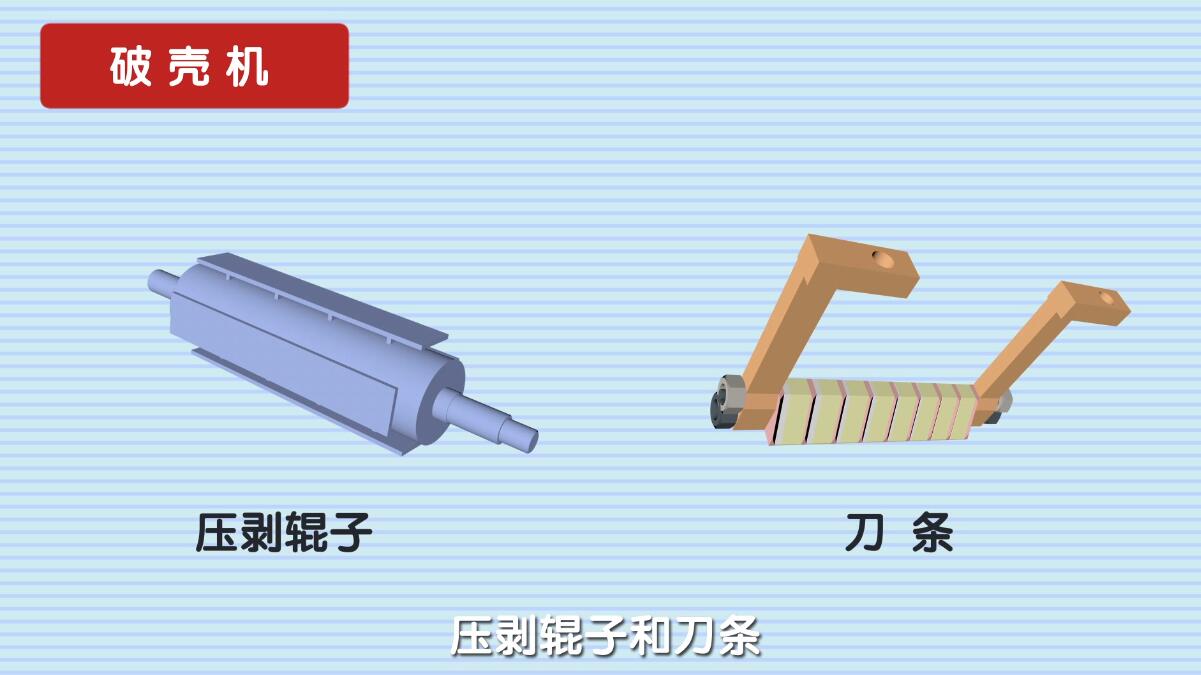

多通道破殼機的主要工作部件有：壓剝輥子和刀條。在一個壓剝輥子上，沿旋轉軸的軸向和周向均勻布置一個4×4壓剝手爪陣列;四對對向布置的刀條，構成四個破殼通道，其首端與盤式分級機的通道對接，對向距離根據分級的果實直徑確定。

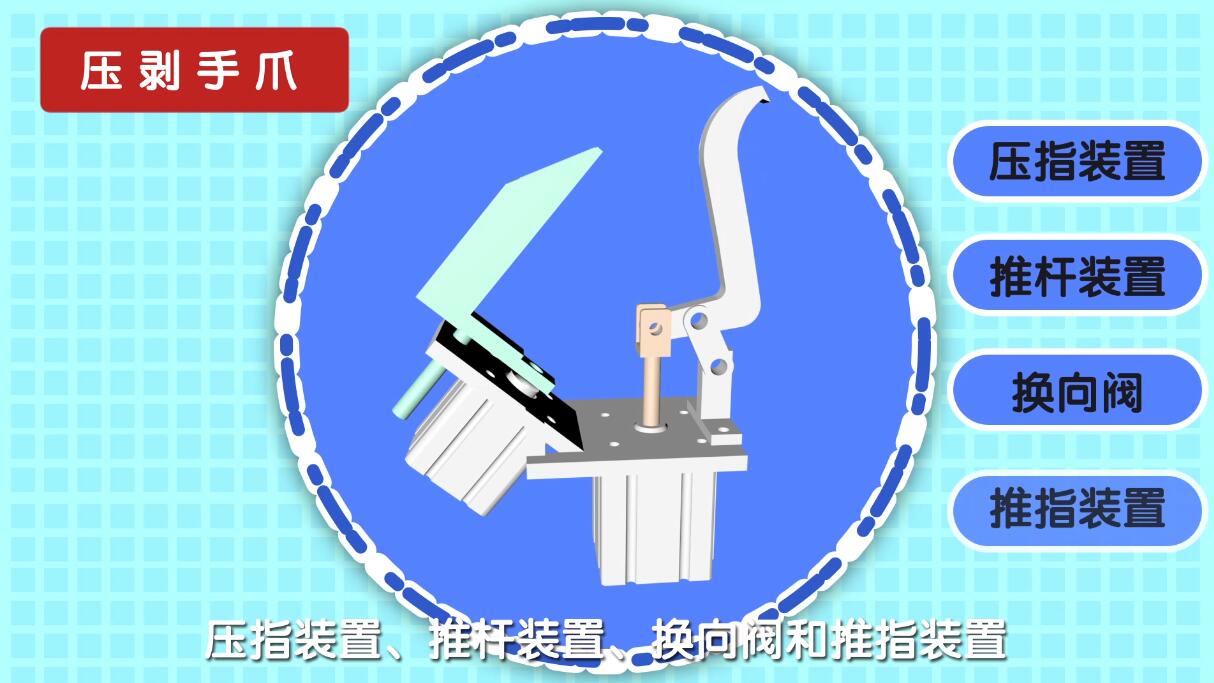

壓剝手爪是一個相對獨立的機械裝置，主要部件包括：壓指裝置、推桿裝置、換向閥和推指裝置，其功能是聯合推動果實在刀條上移動，使部分果殼被刀片切除。壓指裝置，由杠桿氣缸和指爪組成，指爪固定在杠桿氣缸上。杠桿氣缸，為一個氣缸-連桿機構，氣缸桿伸縮時，通過杠桿帶動指爪擺動。杠桿氣缸進氣孔與轉軸內腔連通，出氣孔直接和大氣相通。指爪頂端彎曲且?guī)X。當杠桿氣缸下移到預定位置，推桿裝置壓下?lián)Q向閥閥桿，推指裝置的氣缸進氣，推指彈出。

經過5-7天堆漚處理的油茶果，可分為兩類：果殼自然開裂的熟果和果殼尚未開裂的漿果(約占總量的10-20%)。破殼時，果實倒入振動料斗，被連續均勻的輸送到盤式給料機，經分級后，需要破殼加工的各級果實，自行調入破殼機的破殼通道。當壓剝輥子轉動時，壓剝手爪隨之轉動，壓指推動果實向前移動，同時，壓指齒尖向刀條底部靠近。當齒尖不斷接近并與果殼接觸時，果實不再向前移動，即果實停在 “卡點”處。對于熟果，當施加于果殼的作用力上升并超過果殼的承受力時，果殼破裂并散開。

在卡點處，漿果能承受更大作用力。當壓指的移動阻力傳遞到壓指氣缸并超過氣缸活塞受到的空壓力時，壓指向后擺動，隨之推指彈出，推動果實越過卡點繼續向前移動，下部兩側果殼被刀片切除，隨之散開。果殼破碎后，壓指移動阻力下降，壓指氣缸在壓縮空氣推動下回位。同時，推桿松開，換向閥更換到排氣位置，推指氣缸自行回位，推指縮回。壓剝手爪各部件返回到初始位置，進入下一輪工作態。
