Solidworks Motion 運動學分析和動畫制作:


動畫設計制作公司


  工具/原料

  Solidworks 2016

  方法/步驟一:

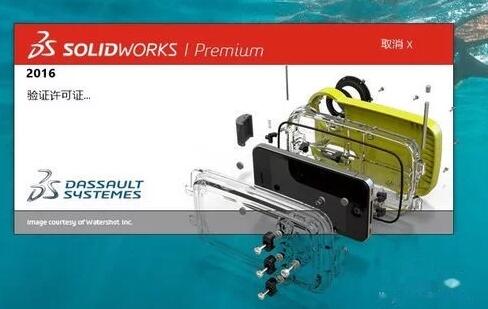

  打開Solidworks,我的版本是2016,其它的版本用法一致。


Solidworks Motion 運動學分析和動畫制作.jpg


  方法/步驟二:

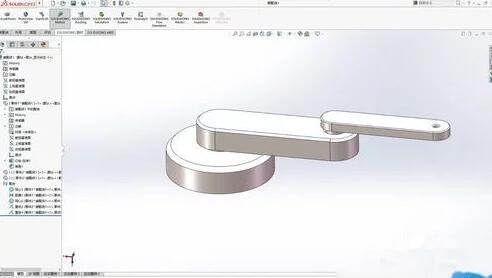

  打開要分析的裝配體,這里我建立了一個簡單的模型,包括一個底座和兩個串連桿件,類似于一個機器人結構,這里要對兩個自由度分別賦予轉動運動。

  提示:注意此時的配合關系必須是滿足實際的運動關系的。



Solidworks Motion 運動學分析和動畫制作2.jpg


  方法/步驟三:

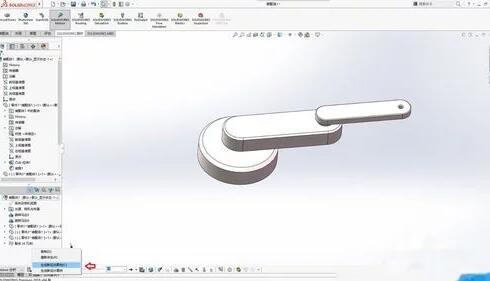

  打開Solidworks Motion插件。在紅色箭頭位置右鍵,選擇生成新運動算例。

  注意:這時在左下方向有三個選項,動畫、基本運動、Motion分析,如果我們想對運動進行詳細的分析,比如某點的速度、加速度、位置軌跡等,則選擇Motion分析。



Solidworks Motion 運動學分析和動畫制作3.jpg


  方法/步驟四:

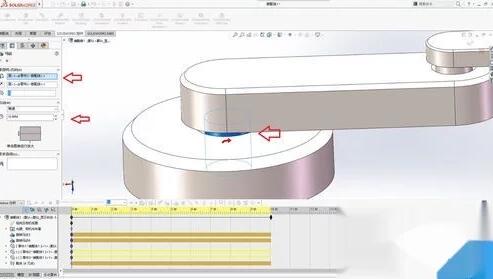

  點擊馬達按鈕,生成第一個轉動自由度,這里可以設置轉動方向、速度等。



Solidworks Motion 運動學分析和動畫制作4.jpg


  方法/步驟五:

  兩個馬達設置完成后,點擊計算運動算例按鈕,完成計算。

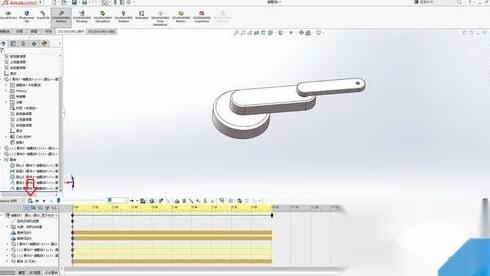

Solidworks Motion 運動學分析和動畫制作5.jpg


  方法/步驟六:

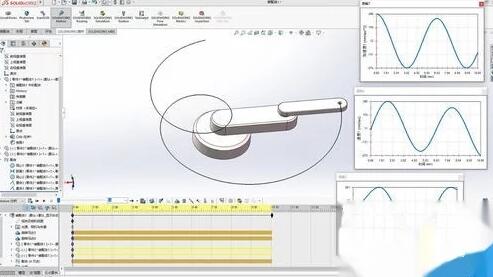

  點擊結果和圖解按鈕,則可以自由選擇您想要得到的結果了,比如軌跡、位移、速度、加速度等,如圖所示。如果要保存動畫,只需要在下面找到保存動畫按鈕即可。


Solidworks Motion 運動學分析和動畫制作6.jpg
