「動畫制作」Solidworks滑輪上下運動動畫制作

「動畫制作」Solidworks滑輪上下運動動畫制作：

詳細介紹運用solidworks軟件進行滑輪上下運動動畫制作

工具/原料

電腦

solidworks軟件

方法/步驟

步驟1：鋼絲繩的繪制

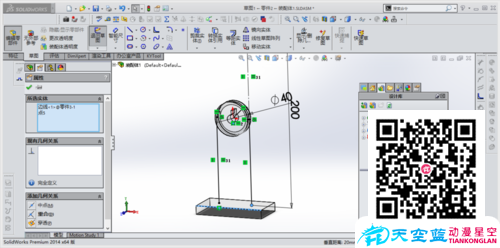

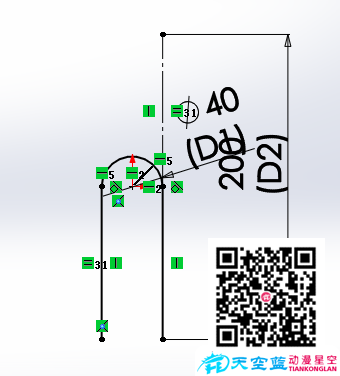

(1)繪制如圖所示的掃描路徑，這是制作動畫的關鍵之一，在在右直線反向位置畫一條構造線，讓構造線與左直線做相等約束，這樣子，拖動右直線末端，右直線伸長(縮短)的同時，左直線能夠做相等長度的縮短(伸長)。

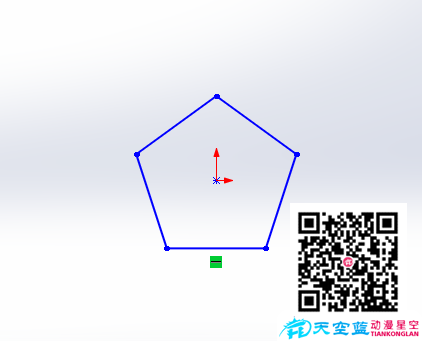

(2)繪制如圖所示的掃描輪廓。

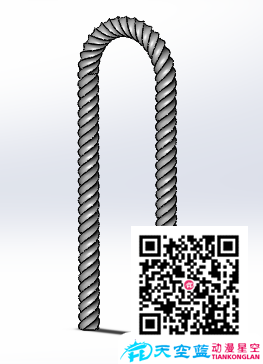

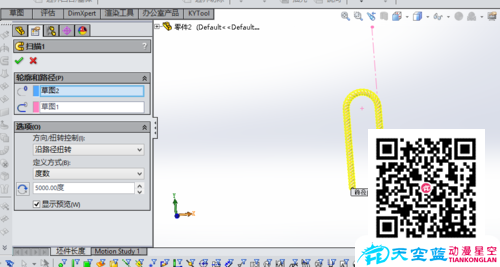

(3)使用掃描命令，得到如圖所示的鋼絲繩。

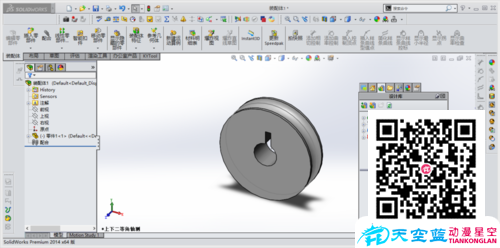

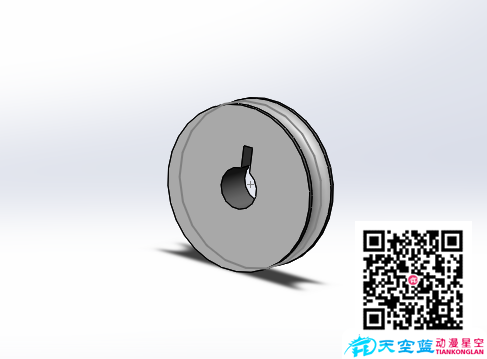

　　滑輪的繪制比較簡單，這里就不細說了，繪制得到的滑輪如圖所示。

　　步驟3：小墊板的繪制

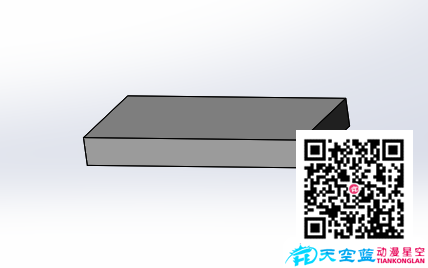

　　小墊板的繪制比較隨意，繪制得到的小墊板如圖所示。

　　步驟4：裝配

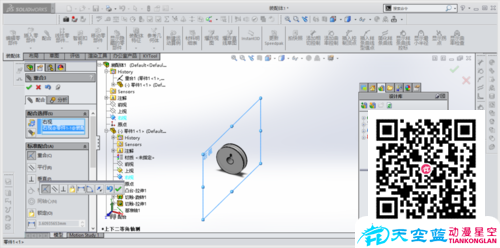

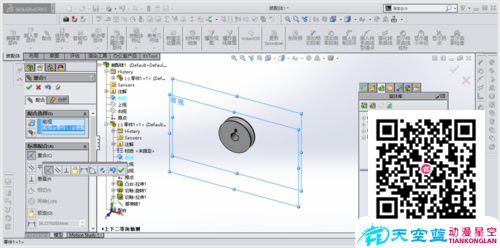

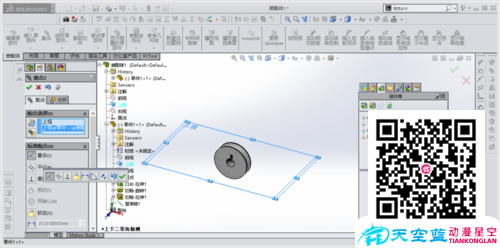

　　(1)先插入滑輪，設置為浮動，滑輪的前視、上視、右視與裝配環境下的前視、上視、右視重合配合。

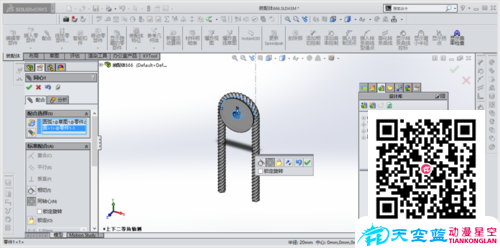

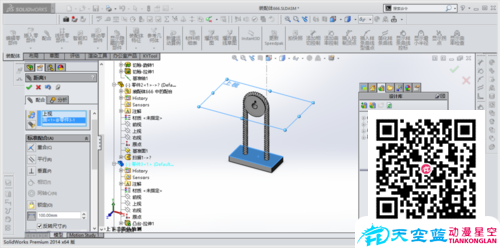

　　(2)再插入鋼絲繩，鋼絲繩半圓與滑輪孔同軸心配合。

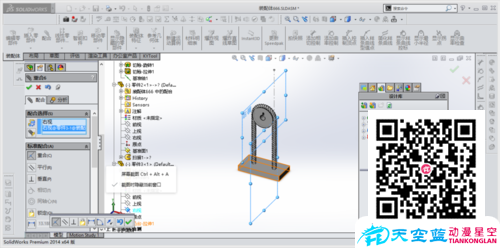

　　(3)最后插入小墊板，小墊板上端面與滑輪上視設置為距離約束，初始距離設置為100mm。

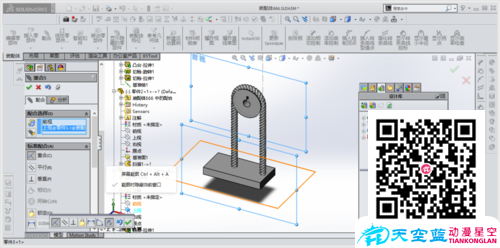

　　(4)實現動畫的關鍵步驟之一，選中鋼絲繩草圖路徑的右直線的端點，與小墊板的前邊線，添加重合約束。

　　步驟5：動畫制作

　　(1)點開頁面左下角的Motion Study 1，進入動畫模塊。

　　(2)設置動畫時長為4s，將鼠標放置在時間軸4s處放置鍵碼。

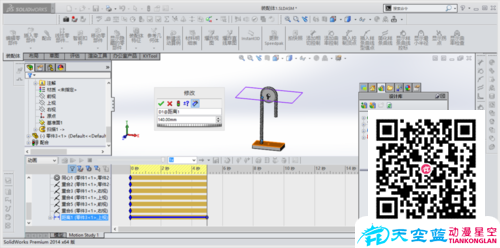

　　(3)在4s下右鍵點擊配合下的距離配合命令進行編輯，將距離數值設置為140mm。

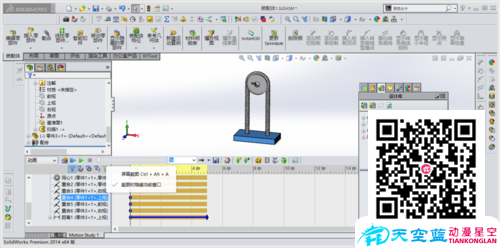

　　(4)隱藏小墊板，點擊如圖所示的運算按鈕，這樣子就實現的鋼絲繩的上下滑動。

　　(5)如要實現鋼絲繩與滑輪的同步運動，在滑輪上添加上馬達，設置合適的轉速，就能得到逼真的鋼絲繩與滑輪同步運動動畫。
