如何運用3Dmax畫有一定弧度的塑料圓管？

如何運用3Dmax畫有一定弧度的塑料圓管：

3Dmax中怎么畫有一定弧度的塑料圓管，我們?cè)谟?dmax軟件進行建立模型的時候，那么有一些弧度的圓管怎么做，建立一些特殊模型我們可以借助修改器也可以使用一些編輯命令，下面小編就讓我們一起來看下3Dmax中怎么畫有一定弧度的塑料圓管，圓管分為空心的和實心的，不同的圓管我們有不同的建模方式，下面就一起來看看3Dmax中怎么畫有一定弧度的圓管的操作方法：

一：實心圓管

如果我們要建立的是實心的有特殊弧度的圓管，那就比較簡單了，我們可以使用放樣(這個方法比較麻煩，不推薦)，也可以使用二維線條在視口中渲染。

1：二維線條在視口中渲染做實心圓管。

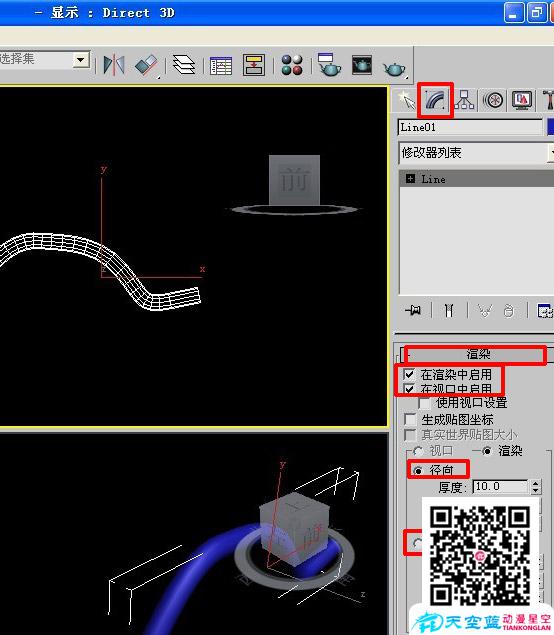

我們先按照特殊弧度創建一條線，然后選中這條線，點開修改命令面板，然后點開渲染命令，打開下面的修改命令。同時勾選“在視口中啟用”和“在渲染中啟用”然后再“徑向”下面輸入需要的半徑就可以了。下面的矩形是創建方形的。

2：用放樣創建圓管。

用放樣創建者中圓管是比較麻煩的，要建立好路徑和圖形，然后驚醒放樣，但是上面一種方法是比較簡單快捷的。

二：空心圓管

如果創建空心圓管就比較麻煩點了，但是我們也有兩種方法來創建，一種是加“彎曲”修改器，一種就是使用放樣來做。

1：用“彎曲”命令做空心圓管。

我們可以使用“創建”命令面板下的“管狀體”創建一個圓管，或者使用圓環進行基礎也可以(注意，高度分段要多點，增加圓滑度)，然后給該圓管加一個“彎曲”修改命令，在“彎曲”修改命令面板下驚醒修改就可以了。

2：用放樣方法制作圓管。

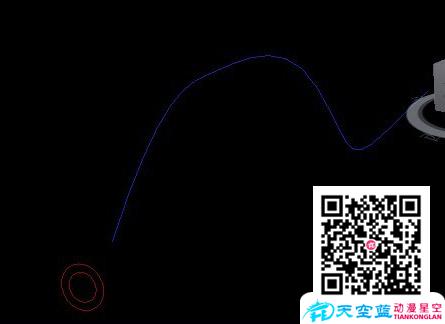

我們要先創建特定圓弧的路徑，按照特定圓弧創建一根特定弧度的線，然后再創建我們需要尺寸的圓環，如下圖所示。

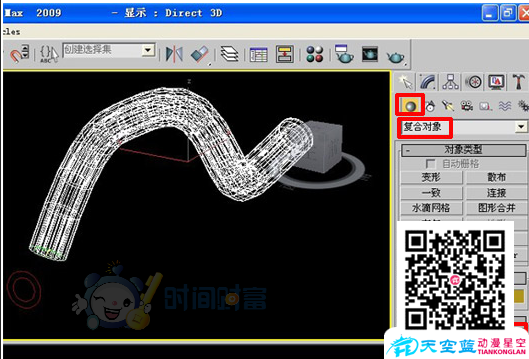

然后我們選中路徑，在“創建”命令面板中---“幾何體”---“復合對象”---“放樣”，點擊下面的是“獲取圖形”然后選擇圖形就可以了。

上面就是小編介紹的3Dmax中怎么畫有一定弧度的塑料圓管的全部?jī)?nèi)容了，希望能解決大家的問題。
